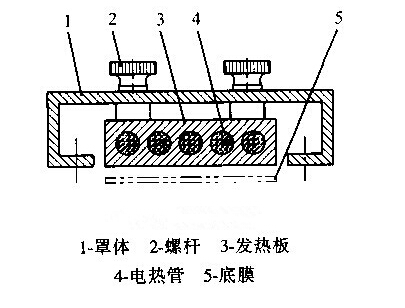

热成型系统包括预热部分及热成型部分。底膜受牵引步近，先停留在预热区接受加温。预热部件如图所示，由罩体和发热板组成，固定安装在机架上。薄膜运行时平贴在其发热面下。通过螺杆可调节发热板与薄膜表面的距离，从而达到较的加温效果。预热的作用是为下一步热成型上序作准备，并且起到提高热成型效率的作用。

       塑料薄膜收缩机的热成型系统如图所示，它中上下两部分组成，上部分是加热部件，下部分是成型部件。加热部件的主体由室座4和发热板5以及调整装置等组成。发热板5由螺柱6固定在宝座内，底膜运行时贴近发热板通过，使已预热的薄膜继续升温并达到适宜的成型温度。旋转调节轮11，通过轴7可带动两侧齿轮9旋转，并沿机器两侧固定齿条8滚动，可带动整个加热部件作前后移动，以适随薄膜运行的步距，并且与下部分成型模对中。

       塑料薄膜收缩机成型部件的主体为成型模13，它决定了薄膜成型的形状。成型模13安装定位在托板I上，托板I和托板Ⅱ紧固联接。成型模可在托板I的卡槽中纵向滑动，用来调整成型模在机器上的纵向位置。当成型模滑动时，通 过左右紧固螺旋15可带动紧固卡座18，紧固螺旋15与紧固卡座18为螺纹联接，紧固卡座18滑动勾合在托板I的两侧卡槽。当旋紧左右紧固螺旋15时，可使左右紧固卡座18向外拉紧，与托板I锁定，从而固定成型模。托板n的四角固装有沼座17，与四支导扦12滑动配合。在气缸的作用下升托板E，带动托板l从而使成型供上J1直至勺[：部加热部件的室座压合。
